一、产品介绍
LED显示屏逐点亮度校正软件可解决显示系统中各显示模块之间及模块内的色块、色偏和亮度不均匀问题，改善显示品质。该软件以LED显示模块为单位进行最大亮度图像采集，采用数据库技术对像素点的最大量度信息进行分析，统筹和协调大型LED显示屏的多个模块的亮度调节系数，进而实现整个屏幕的逐点亮度校正。

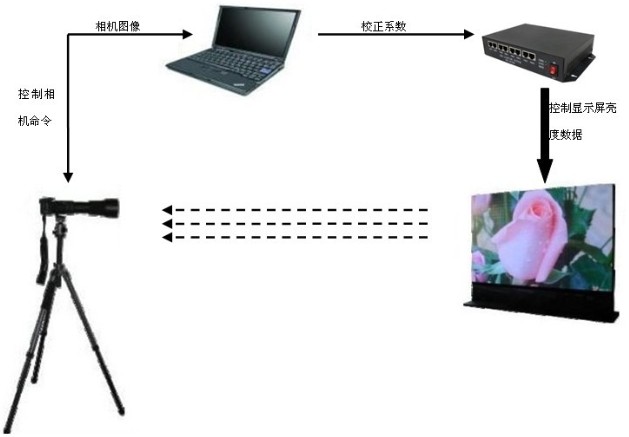

一个完整的工程，亮度校正分三步完成，首先PC上位机通过USB接口控制高性能数码相机自动拍照，采集LED屏最大亮度图像，校正软件分析每个LED像素的亮度信息；在获得所有显示模块最大亮度信息后，系统根据整体亮度平衡原则生成各模块的像素量度校正系数；项目工程完成后，通过以太网接口发送像素量度调节系数给显示模块并存储，进而调整显示屏中每个LED像素的亮度。
二、功能描述
1、以显示模块为单位进行测试和校正；
2、适用于无光害的室内外环境中进行；
3、自动控制相机拍照，并完成图像数据传输和处理；
4、在LED面板旋转或没拍准的情况下，校正软件能确定每个LED的位置；
5、统计分析数据，并记录每个模块的LED像素校正数据。
三、性能介绍
1、以模块为单位进行图像采集，每模块的LED像素可达512以上。单独分析生成每一屏的R、G、B三色LED灯校正系数，总处理时间只需几分钟（具体时间与计算机处理能力、每个模块的LED屏幕像素规模、相机分辨率有关）；
2、逐点校正软件保存所有模块每个像素的亮度信息，根据所有显示模块的量度信息综合处理生成整个屏幕的每个点的校正系数；
3、相对于光谱仪逐点校正方案每次只能校正一个点而言，基于相机的校正效率更高，成本更低。而且对于LED老化和模块更换后出现的不一致现象，可以在不拆卸LED模块或者更换LED灯的情况下进行调整。
4．系统具有模块编址和自动识别功能，使用人员不需关心这一问题。
四、配置要求
1、只支持像素规则排列的LED显示屏；
2、相机需采用分辨率800万以上的高性能相机（推荐使用佳能PowerShot和EOS系列数码相机）；
3、数据分配器必须支持校正系数的存储和处理。
| | | |
|
|
|
|
