本系统适合线型灯光系统，比如桥梁的护栏灯，建筑物的轮廓灯。由于效果数据分布存储，演播时只需通过CAN发送帧同步信号，因此可以构建大型灯光系统。

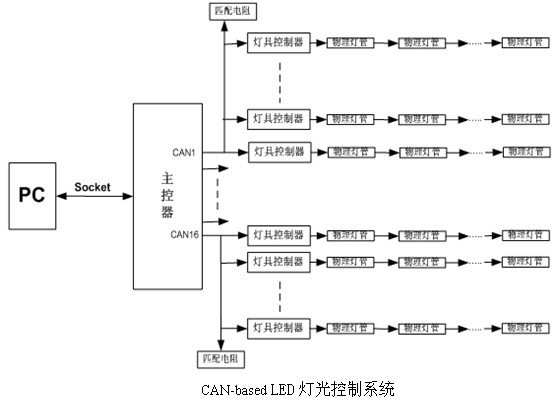

系统硬件：计算机、CAN主控制器（CAN帧同步器）、灯具控制器
系统软件：效果设计软件LightDesigner2.1
系统功能：
1. 自动地址分配，支持安装后地址自动分配，挂接在同一条CAN总线上的灯具控制器地址可通过独立的地址分配器一次性设置。
2. 灯具定义，系统可根据工程中具体使用的灯具物理形式，定义相应的逻辑灯具，以便更好地实现效果设计。
3. 灯管陈列布局，提供完整的编辑工具将工程中的灯具的布局信息影射到计算机中，以方便效果设计。
4. 效果设计，提供文字、图片及动画效果接口，可实现客户想要的任意效果。
5. 效果仿真，用户可观看设计效果的实际演示效果，以便确定是否达到设计要求。
6. 演示效果数据保存，设计好的效果可以保存到主控器的数据库中。
7. 演示效果数据下载，可以选择效果数据库中的多个效果同时下载到灯具控制器中。
8. 三种效果演示方式。一是当效果数据下载完成后自动进入效果演示；二是如果灯具控制器中已有效果，主控器启动后就进行效果演示；三是使用CAN帧同步发生器，系统一上电就进行效果演示。
系统性能：
1. 像素颜色表示精度，颜色表示精度由软件设定，隐含为16位色表示，也可设置为24位，12位，8位。由于存储容量的限制，不同色彩精度，存储内容的演播时间是不同的，如24位色彩精度时的播放时间只有16位精度时的三分之二。
2. 支持多种灯具类型，可以支持任何形状的灯具，如条形，圆形，长方型等等。
3. 播放时间，目前的灯具控制器的存储容量为16Mb，若驱动160个像素，对于16位色表示，20帧/秒的效果，效果播放时间为5分20秒。延长播放时间的方法有三种，一是扩大存储容量；二是降低色彩表示精度；三是减少控制器控制的像素数量。
4. 系统规模，由于CAN总线的特点，系统规模没有任何限制。
5. 数据下载时间，数据下载时间是系统得最大瓶颈。每路CAN的有效下载速率为46K。下载一个灯具控制器的16Mb数据需要用时356秒，计6分钟，如果一路CAN挂接10个灯具控制器，效果下载时间为60分钟。对于16位色表示的像素，此时系统的规模为256x100像素。
6. 节目源：系统已经配置了大量的动画效果供用户选用，用户也可从网上搜索出合适GIF动画加到效果库中，也可以定做特定效果加到节目源中。
系统特点：
1. 良好的效果编辑工具大大地降低了灯饰效果编辑成本。
2. 自动灯具地址分配技术大大降低了工程安装成本和系统维护成本。
3. 系统支持多个效果同时下载，丰富了演播节目内容。通过CAN帧同步器上的效果选择按键可以选择不同的效果。
4. 效果数据的在线下载工具，方便系统效果数据的更新。
5. CAN总线具有很强的抗干扰能力，数据传输稳定性高。
6. 脱机工作，当系统的演示效果数据下载完成后，可采用一个简单的CAN帧同步器（即地址分配器）控制系统的演示。
7. 强抗干扰能力：主控器与灯具控制器之间采用CAN总线进行通信，CAN总线以稳定性和强抗干扰能力著称；
8. 灯具故障的不扩散：灯具控制器为并行关系，其灯具故障不会相互影响；
9. 远程控制：系统主控器与PC电脑采用以太网进行连接，可以实现远程控制；
10. 系统规模的灵活配置：主控器中的CAN驱动可灵活配置，最小可配两路，标准配置为16路，也可以扩充。在不使用CAN中继的前提下，每路CAN最多可驱动110个负载，加一个中继，又可增加110个负载。因此该系统可支持任意规模的灯管陈列。
11. 效果数据分布存储，系统规模只影响数据下载时间，不影响效果演示。 | | | |
|
